Guía técnica completa para llevar internet educativo controlado a la comunidad Yampuna: hardware, arquitectura y pasos de implementación.
01 — Contexto
El problema que
Refugio Digital resuelve
La comunidad Yampuna, pueblo Shuar ubicada en la Amazonía ecuatoriana, cuenta con acceso a educación universitaria gratuita en línea, pero carece de la herramienta fundamental para aprovecharla: conectividad a internet estable y segura.
Problema clave: Existe acceso a educación... pero no acceso real a la herramienta que la habilita.
La visión del proyecto no es "internet libre", sino internet con propósito: un ecosistema digital controlado que permita el acceso educativo sin exposición a distracciones o riesgos del internet abierto.
Comunidad Yampuna · Pueblo Shuar · Amazonía Ecuatoriana
02 — Hardware Recomendado
El Router Inteligente
El corazón del sistema de acceso controlado. Debe manejar el Portal Cautivo, el filtrado de contenido y operar con energía solar.
Recomendado

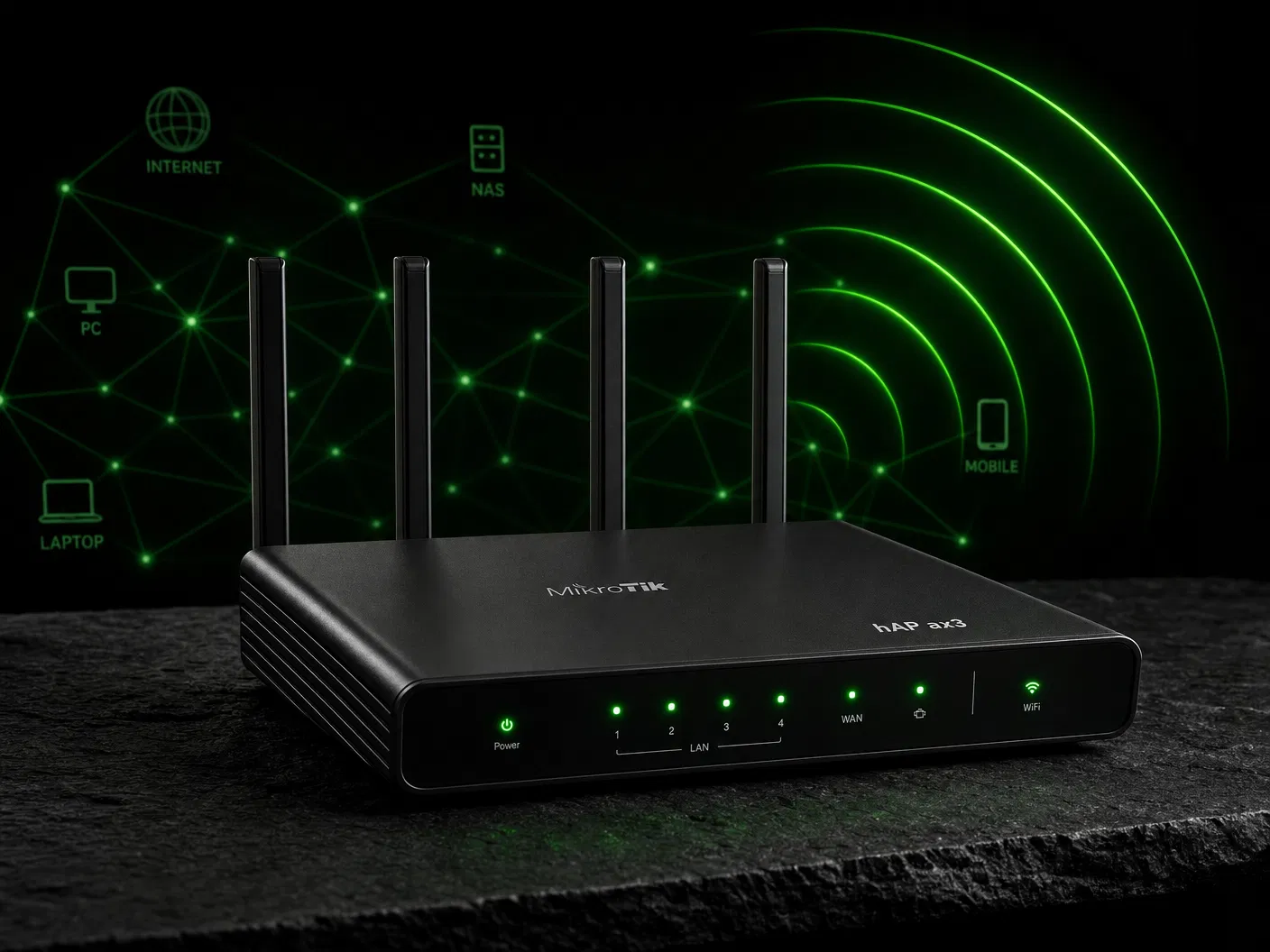

MikroTik hAP ax³
Wi-Fi 6 · RouterOS v7 · 15W
MikroTik hAP ax³
C53UiG+5HPaxD2HPaxD
Opción Principal — Todo en uno
Ventajas
- Wi-Fi 6 integrado de alto alcance
- Portal Cautivo nativo sin costo extra
- Compatible con solar 12V/24V
- Firewall avanzado con Walled Garden
- Licencia RouterOS incluida de por vida
Limitaciones
- Mayor consumo que la alternativa
- Precio más elevado
MikroTik hEX
RB750Gr3
Alternativa — Solo Router
Ventajas
- Consumo ultra-bajo (5W)
- Precio muy accesible
- Ideal para sistemas solares limitados
Limitaciones
- Sin Wi-Fi integrado
- Requiere Access Points externos
- Menor capacidad de procesamiento
¿Por qué MikroTik sobre OpenWRT o UniFi?
MikroTik ofrece hardware integrado con RouterOS, que incluye un sistema de HotSpot (Portal Cautivo) nativo, altamente personalizable y robusto. Su sistema de Firewall con Walled Garden permite crear listas blancas de dominios de forma muy precisa, bloqueando todo el resto del tráfico. Es el estándar de la industria para ISPs comunitarios en zonas rurales de Latinoamérica, sin costos adicionales de licencia.
03 — Arquitectura Tecnológica
Cómo funciona el sistema
Flujo completo desde el satélite hasta el dispositivo del estudiante, con control en cada paso.
Starlink
$412 setup $45/mes · ~40W
Energía Solar
Paneles + Baterías 12V / 24V DC
MikroTik hAP ax³
RouterOS v7 HotSpot + Firewall
Portal Cautivo
Login obligatorio Registro de usuarios
Whitelist
Solo sitios aprobados Bloqueo de RRSS
Comunidad
Acceso educativo Controlado y seguro

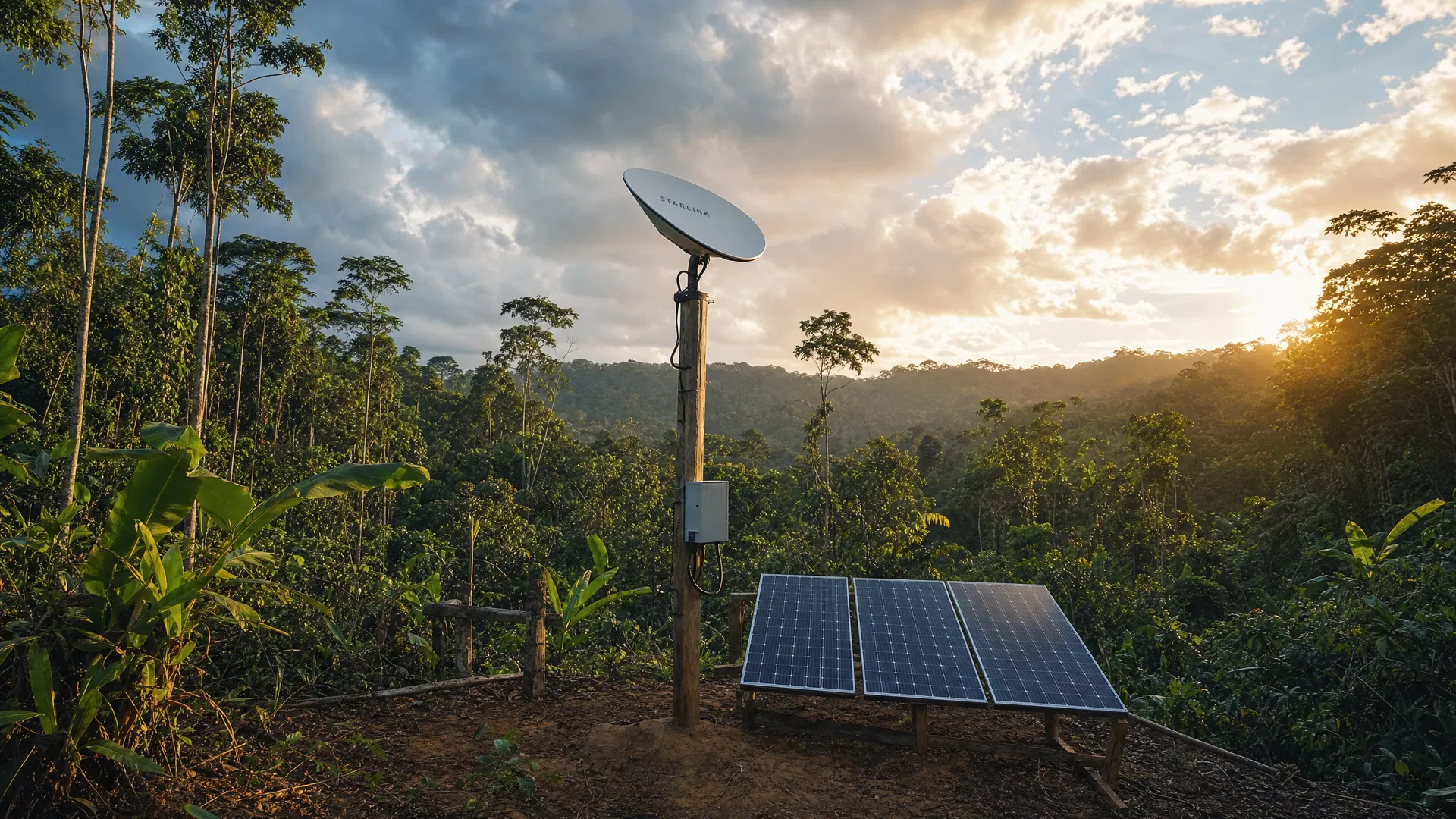

Infraestructura en campo
Starlink + Energía Solar
Costos e infraestructura
El sistema opera con energía solar y conectividad satelital Starlink. Disponible en Shell, Ecuador — envío en 1 a 2 semanas.
Starlink Residencial — Ecuador
Sin contratos · Prueba de 30 días · Pago en 6 cuotas sin intereses disponible
Consumo eléctrico del sistema
Recomendación mínima de instalación:
100W de paneles solares + batería de 100Ah (12V) para operación continua de ~1.3 kWh/día.
04 — Implementación
5 Fases de Implementación
Desde la instalación física hasta la capacitación del líder comunitario.
05 — Sistema de Filtrado
Internet con Propósito
No se trata de dar acceso libre, sino de guiar el acceso hacia el propósito.
Acceso Permitido
- Plataformas educativas oficiales
- Universidades online (*.edu.ec)
- Wikipedia y enciclopedias
- Khan Academy
- Recursos de aprendizaje aprobados
- Portal Refugio Digital
Acceso Bloqueado
- Redes sociales (Facebook, TikTok, Instagram)
- YouTube (entretenimiento)
- Sitios de juegos online
- Contenido no educativo
- Navegación libre sin control
- Servicios de streaming
Ejemplo de configuración RouterOS — Walled Garden
# Crear Address List con dominios educativos permitidos
/ip firewall address-list
add list=educacion address=wikipedia.org
add list=educacion address=*.edu.ec
add list=educacion address=khanacademy.org
# Regla ACCEPT para tráfico hacia lista educativa
/ip firewall filter
add chain=forward dst-address-list=educacion action=accept
# Regla DROP para todo lo demás (al final)
add chain=forward src-address=10.0.0.0/24 action=drop
06 — Escalabilidad
Un modelo que puede
replicarse
El Nodo 01 Yampuna es el piloto inicial. Una vez validado el impacto, uso y escalabilidad, este modelo puede expandirse a otras comunidades que enfrentan la misma brecha digital.
Otras comunidades amazónicas
El mismo modelo puede replicarse en cualquier comunidad con acceso a Starlink y paneles solares.
Zonas rurales sin conectividad
Aplicable a cualquier zona rural de Ecuador o Latinoamérica con necesidades educativas similares.
Países en desarrollo
La arquitectura es replicable globalmente donde exista brecha digital y necesidad de acceso educativo controlado.
"
No se trata solo de dar acceso... sino de guiar el acceso hacia el propósito.
Filosofía Refugio Digital
Nodo 01 — Yampuna
07 — Presupuesto
Costo Total del Proyecto
Desglose completo de inversión inicial y costos recurrentes para el Nodo 01 Yampuna.
Inversión Inicial Total
Costo único de instalación completa del Nodo 01 — incluye hardware, energía solar, transporte e instalación.
Conectividad Satelital
3 componentes
$420
34% del total
Starlink Standard 4X (hardware)
Antena + router Starlink
×1
$389
$389
Servicio Residencial (1er mes)
Prorrateado al setup ($45/mes)
×1
$23
$23
Cable de red Cat6 (10 m)
Conexión antena → router MikroTik
×1
$8
$8
Subtotal
$420
Costos Recurrentes Mensuales
Proyección de Costos
Inversión inicial (setup)
Único
Costo mensual recurrente
Cada mes
Año 1 (setup + 12 meses)
Total primer año
Año 2 en adelante
Solo recurrentes
Los precios son estimados en USD para Ecuador. El hardware Starlink puede pagarse en 6 cuotas sin intereses. Los paneles solares pueden variar según proveedor local.
08 — ¿Cómo Apoyar?
Sé parte del cambio
Hay tres formas de sumar al proyecto. Cada contribución — grande o pequeña — acerca a la comunidad Yampuna a un futuro con más posibilidades.
Donación Económica
Contribuye con el costo de hardware, conectividad o energía solar para el Nodo 01 o futuros nodos.
- Patrocinar 1 mes de Starlink ($45)
- Cubrir el router MikroTik ($139)
- Financiar el sistema solar completo ($465)
- Donación libre de cualquier monto
Voluntariado Técnico
Comparte tu experiencia en redes, energía solar, desarrollo web o educación para fortalecer el proyecto.
- Configuración de MikroTik RouterOS
- Instalación de paneles solares
- Desarrollo del portal cautivo
- Capacitación a líderes comunitarios
Replicar el Nodo
Implementa Refugio Digital en tu comunidad o región. Te compartimos toda la guía técnica y el modelo probado.
- Comunidades amazónicas del Ecuador
- Zonas rurales sin conectividad
- Organizaciones educativas
- Países en desarrollo
